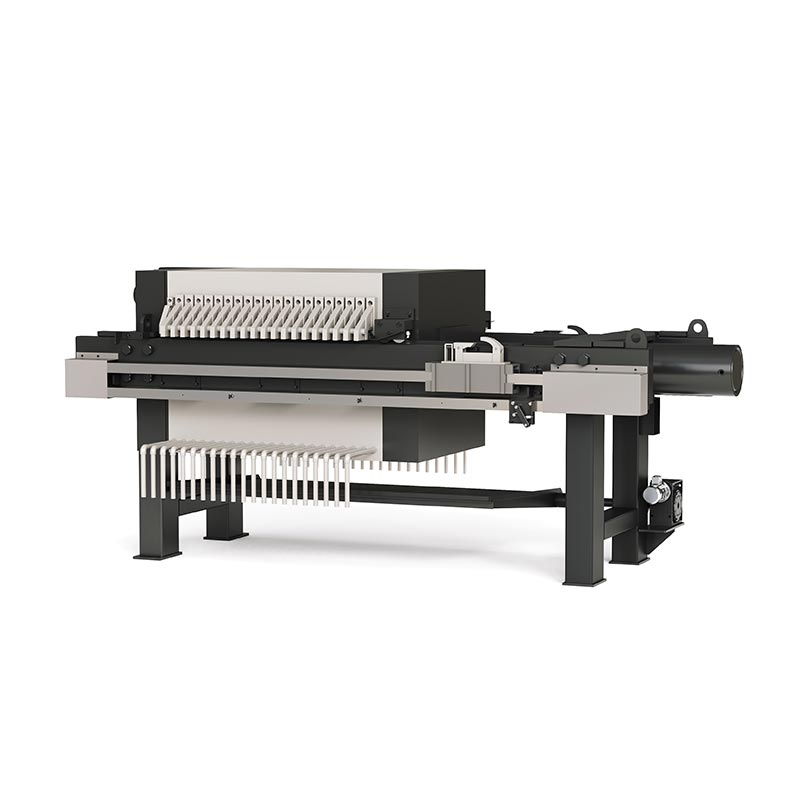

Filtračný lis komunálnej kanalizácie

SINOU, spoľahlivý výrobca a dodávateľ z Číny, poskytuje profesionálny kalolis pre komunálnu kanalizáciu pre globálnych zákazníkov. Toto zariadenie je špeciálne vyvinuté pre komunálne kaly s vysokým organickým obsahom, jemné častice a vysokou viskozitou.

Využíva vysokopevnostné komorové filtračné dosky a stabilný hydraulický systém na dôkladné uskutočnenie separácia tuhá látka-kvapalina, čo výrazne znižuje objem kalu a znižuje náklady na likvidáciu. Celý stroj plne podporuje automatická prevádzka vrátane zatvárania platne, podávania, filtrovania, ťahania platne a vyprázdňovania koláča s jednoduchým údržbu a stabilný výkon.

Poskytujeme prispôsobenú oblasť filtrovania, veľkosť dosky a režim ovládania rôzne kapacity na čistenie komunálnych odpadových vôd a podmienky lokality.

Podrobnosti o produkte

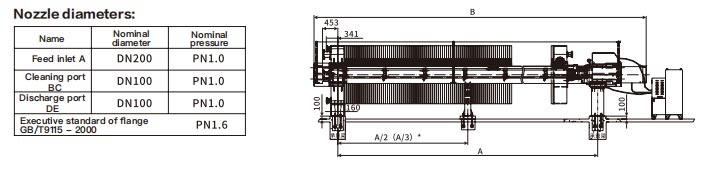

1. Špecifikácia trysky a potrubia

● Vstup A: DN200, Menovitý tlak PN1,0

● Čistiaci otvor BC: DN100, Menovitý tlak PN1,0

● Výtlačný otvor DE: DN100, Menovitý tlak PN1,0

● Norma príruby: GB/T9115-2000, PN1.6

● Veľkokalibrový prívodný vstup zabezpečuje plynulé privádzanie komunálneho kalu s vysokým obsahom pevných látok a účinne zabraňuje zablokovanie pri dlhodobej nepretržitej prevádzke. Potrubie tvoria štandardizované čistiace a vypúšťacie otvory údržba a vypúšťanie zvyškov pohodlnejšie.

2. Podrobnosti o konštrukčných rozmeroch

● Predný inštalačný rozmer: 453 mm / 341 mm

● Výška stredu vstupu prívodu: 160 mm

● Výška spodnej podpery: 100 mm

● Vzdialenosť nôh: A; Celková dĺžka: B

● Stredná podporná poloha: A/2 (A/3) pre veľké modely

● Rozumné výškové usporiadanie zodpovedá inštalačnému priestoru konvenčnej čističky odpadových vôd. Viacbodové medziľahlé podpery zvyšuje stabilitu rámu a zabraňuje deformácii pri dlhodobom vysokom zaťažení.

3. Základné technické parametre (z výkresu a komunálneho pracovného stavu)

● Filtračný tlak: ≤0,6MPa

● Pracovná teplota: -10~90℃

● Maximálny tlak hydraulickej ochrany: 29 MPa

● Maximálny tlak hydraulického zhutňovania: 25 MPa

● Maximálny efektívny zdvih olejového valca: 750 mm

● Menovitý priemer valca zhutňovacieho oleja: 320 mm

● Výkon motora hydraulickej stanice: 4,0+2,2KW

● Vysokotlakový stabilný hydraulický systém poskytuje trvalú stláčaciu silu, vhodný na 24-hodinové nepretržité odvodňovanie komunálneho kalu s vysokým obsahom organických látok a jemných častíc.

4. Detaily materiálu a konštrukcie

● Filtračná doska: Vystužená polypropylénová komorová filtračná doska, odolnosť voči vysokému tlaku, proti starnutiu, nie je ľahké deformovať pri dlhodobej korózii komunálneho kalu.

● Rám: Robustný rám z uhlíkovej ocele s antikoróznym náterom, vysoká nosnosť, celkovo stabilný štruktúru.

● Filtračná tkanina: Špeciálna filtračná tkanina proti upchávaniu pre komunálny kal, vysoká priepustnosť vody, nie je ľahké ju zablokovať jemnými organickými časticami.

● Hydraulický systém: Utesnené hydraulické komponenty, stabilný výstup tlaku, nízka poruchovosť.

5. Podrobnosti pracovného procesu

● Hydraulický systém pevne stláča filtračné dosky, aby vytvorili utesnené filtračné komory.

● Komunálny kal sa čerpá do komôr cez veľkokalibrový vtok DN200.

● Pri stabilnom filtračnom tlaku sa realizuje separácia tuhá látka-kvapalina; filtrát vyteká cez vypúšťacie otvory.

● Po filtrácii sa filtračné dosky automaticky vytiahnu, suchý filtračný koláč odpadne.

● Pravidelné čistenie pomocou čistiacich otvorov udržuje zariadenie hladké pre dlhodobú prevádzku.

6. Hlavné prvky dizajnu orientovaného na obec

● Veľkokalibrový prívod sa prispôsobí komunálnemu kalu s vysokou viskozitou

● Dizajn rámu s viacerými oporami pre dlhodobú nepretržitú prevádzku

● Štruktúra nenáročná na údržbu, ktorá znižuje náklady na prevádzku čističky odpadových vôd

Štandardizované porty pre jednoduché pripojenie k potrubnému systému na čistenie odpadových vôd

Špecifikácia parametra

Poznámka:Položky označené „*“ znamenajú, že majú pár medziľahlých podpier.

※ Tieto parametre slúžia len ako referencia pre výber modelu; pre presné údaje si pozrite výkresy poskytnuté.

Pracovný princíp

Filtračný lis s komorou na komunálne odpadové vody využíva princíp hydraulickej kompresie + tlakovej filtrácie realizovať efektívnu separáciu tuhých látok a kvapalín mestských splaškových kalov, dokončenú v štyroch kontinuálnych krokoch.

1. Kompresia filtračnej platne a tvorba komory

Hydraulický systém poháňa olejový valec tak, aby posúval zadnú dosku dopredu a pevne stláčal celý komorový filter dosky medzi prednou doskou a zadnou doskou. Medzi susednými filtrami sú vytvorené utesnené duté filtračné komory platne, poskytujúce uzavretý priestor na filtráciu kalu.

2. Privádzanie kalu a počiatočná filtrácia

Komunálny kal je prečerpávaný do každej filtračnej komory cez veľkokalibrový prívod DN200. Pri stabilnom kŕmení tlaku, voda v kaloch preniká filtračnou tkaninou a vyteká z výstupu kvapaliny, zatiaľ čo pevné častice sú intercepted by filter cloth and gradually accumulate inside the chambers to form filter cake.

3. Hlboká filtrácia a tvorba koláčov

Pri nepretržitom podávaní filtračný koláč postupne hustne. Vysokotlakový hydraulický systém udržuje stabilitu kompresná sila na zaistenie tesného utesnenia filtračných dosiek. Jemné organické častice a nerozpustné látky v komunálnej sfére kaly sú úplne zachytené, čím sa dosiahne dôkladné odvodnenie pod stálym tlakom.

4. Automatické vyťahovanie tanierov a vypúšťanie filtračného koláča

Po ukončení filtrácie hydraulický systém zatiahne olejový valec. Zariadenie na ťahanie dosky vytiahne filter taniere sa otvárajú jeden po druhom. Pôsobením gravitácie odvodnený suchý filtračný koláč automaticky odpadne a dokončí jednu prácu cyklu. Čistiace otvory sa používajú na pravidelné preplachovanie zvyškov, aby sa zabránilo upchatiu potrubia.

Táto mechanická tlaková filtračná štruktúra je vysoko zameraná na vysoko organický komunálny kal s jemnými časticami, so stabilným odvodňovacím účinkom, filtračným koláčom s nízkou vlhkosťou a čírym filtrátom, dokonale vyhovujúcim mestským odpadovým vodám požiadavky na liečbu.

Bezpečnostné opatrenia pri používaní filtračnej komory komunálnej odpadovej vody

1. Predprevádzkové opatrenia

● Pred spustením filtračného lisu na komunálnu kanalizáciu skontrolujte, či sú všetky filtračné dosky úhľadne usporiadané a filtračná tkanina je plochá, neporušená a bez záhybov alebo poškodenia, aby sa zabránilo úniku kalu.

● Skontrolujte hladinu hydraulického oleja, kvalitu oleja a tesnosť potrubia kalolisu; doplňte olej alebo ho vymeňte, ak zhoršené.

● Skontrolujte, či je tlak napájacieho čerpadla stabilný; do not start the equipment with empty load for a long time.

● Skontrolujte elektrický riadiaci systém, snímače a funkciu núdzového zastavenia, aby ste zabezpečili normálnu prevádzku.

● Pred podávaním komunálneho kalu sa uistite, že všetky čistiace a vypúšťacie otvory nie sú upchaté.

2. Bezpečnostné opatrenia počas prevádzky

● Kontrolujte prívodný tlak prísne v rámci menovitého rozsahu (≤ 0,6 MPa), aby ste zabránili poškodeniu nadmerným tlakom filtračné dosky a filtračné plátno kalolisu.

● Nedávajte príliš veľké nečistoty, tvrdé nečistoty alebo veľké častice, aby ste predišli zablokovaniu prívodu DN200 alebo poškriabaniu filtračných dosiek zariadenia.

● Monitorujte koncentráciu kalu; pridajte flokulant primerane pre vysoko organický komunálny kal na zlepšenie filtrácie efektívnosť.

● Udržujte nepretržitú a stabilnú prevádzku; vyhýbajte sa častému štartovaniu a zastavovaniu, ktoré ovplyvňuje stabilitu odvodňovania.

● Sledujte zmeny tlaku a stav filtrátu v reálnom čase; okamžite zastavte prevádzku, ak dôjde k úniku alebo abnormálnemu stavu vzniká tlak.

● Počas automatického chodu sa nedotýkajte pohyblivých častí, ako je ťažný vozík, reťaz a prevod.

3. Opatrenia po prevádzke a každodenná údržba

● Po každej dávke dôkladne vyčistite filtračnú tkaninu, filtračné komory a všetky porty filtračného lisu zvyškový komunálny kal a organické nečistoty, zabraňujúce upchávaniu a zápachu.

● Hydraulický systém udržujte čistý, zabráňte vniknutiu odpadových vôd do hydraulického oleja, aby ste zabránili korózii komponentov.

● Pravidelne kontrolujte rám, skrutky a podpery; utiahnite voľné časti, aby ste zachovali štrukturálnu stabilitu zariadenia.

● Včas vymeňte opotrebovanú filtračnú tkaninu a starnúce tesnenia, aby ste zabezpečili dlhodobý stabilný výkon komunálnej kanalizácie Komorový kalolis.

● Udržujte zariadenie suché a vetrané; nenechajte rám dlho nasiaknuť korozívnymi odpadovými vodami.

4. Bezpečnosť a preventívne opatrenia pri dlhodobom používaní

● Prísne dodržiavajte špecifikácie elektrickej bezpečnosti; počas údržby kalolisu vypnite napájanie.

● Neupravujte hydraulický tlak a parametre svojvoľne bez odborného vedenia.

● Pracujte v rozsahu pracovných teplôt -10 ℃ ~ 90 ℃; vyhnúť sa prevádzke pri nadmernej teplote.

● Pre dlhodobé odstavenie dôkladne vyčistite všetky diely, vypustite zvyškovú vodu a vykonajte antikoróznu úpravu.

Prečo si vybrať SINOU?

1. Profesionálny prispôsobený dizajn orientovaný na obec

Náš komunálny filtračný lis na odpadové vody je špeciálne optimalizovaný pre vysoko organické, jemné a viskózne mestské splaškový kal. Veľkokalibrový prívod DN200 a rozšírené prietokové kanály dokonale zabraňujú upchávaniu zodpovedajúce pracovným charakteristikám komunálnych čistiarní odpadových vôd.

2. Stabilný výkon pri vysokom tlaku a spoľahlivý odvodňovací efekt

Náš produkt je vybavený vysokotlakovým hydraulickým systémom (max. zhutňovací tlak 25 MPa), vďaka čomu je stabilný stláčacia sila pre 24-hodinovú nepretržitú prevádzku. Zabezpečuje filtračný koláč s nízkou vlhkosťou a číry filtrát čistiarne odpadových vôd neustále spĺňajú prísne environmentálne normy vypúšťania.

3. Odolný materiál a dlhá životnosť

Pre tento produkt používame zosilnené vystužené polypropylénové filtračné dosky a odolný rám z antikoróznej ocele. Celý stroj odoláva korózii kalu a štrukturálnej deformácii, čo výrazne znižuje výmenu a údržbu náklady v dlhodobých komunálnych projektoch.

4. Plne automatická prevádzka šetriaca prácu

Náš kalolis podporuje inteligentné automatické riadenie PLC vrátane uzatvárania platne, podávania, filtrovania, platne ťahanie a vykladanie koláča. Znižuje ručné zásahy, znižuje mzdové náklady a celkovo zlepšuje odpadové vody účinnosť liečby.

5. Prísna kontrola kvality a štandardizovaná výroba

Každý výrobok pred dodaním prechádza tlakovou skúškou pri plnom zaťažení, skúškou tesnenia a skúškou elektrickej bezpečnosti. Všetky produkty sú v súlade s medzinárodnými priemyselnými normami, s kompletnými testovacími správami a certifikáciami.

6. Kompletná popredajná podpora a skúsenosti s projektom

Máme bohaté praktické skúsenosti s komunálnymi kanalizačnými projektmi po celom svete. Poskytujeme návod na inštaláciu na mieste, školenie prevádzky, dodávky náhradných dielov a dlhodobý technický popredajný servis filtračného lisu.

7. Nákladovo efektívne a vyspelé riešenie

V porovnaní s membránovými filtračnými lismi má náš kalolis nižšie obstarávacie a prevádzkové náklady, stabilný výkon a jednoduchšiu údržbu. Je to cenovo najefektívnejšie riešenie separácie tuhých látok a kvapalín pre komunálne odpadové vody liečbe.

Vzorová politika

NEPOSKYTUJEME vzorky ani skúšobné stroje. Náš komunálny filtračný lis na kanalizáciu patrí medzi veľké priemyselné zariadenia s veľkým objemom, vysokou hmotnosťou, vysoké výrobné náklady a prispôsobená konfigurácia. Nedá sa vyrobiť ani prepraviť ako malú vzorku.

Ak chcete potvrdiť kvalitu, môžete skontrolovať naše:

● Certifikácia CE

● Protokol o skúške UL 508

● Továrenské výrobné video

● Video o prevádzke na mieste

● Dokončené projekty komunálnych odpadových vôd

● Kontrola treťou stranou pred odoslaním

Podporujeme inšpekciu továrne na mieste, inšpekciu živého vysielania online a inšpekciu treťou stranou, aby sme zabezpečili produkt kvalita spĺňa požiadavky vášho projektu.

Bežné problémy a riešenia

1. Únik kalu medzi doskami filtra

● Príčina: Filtračná tkanina je zložená alebo poškodená; filtračné dosky nie sú úplne uzavreté; príliš vysoký plniaci tlak.
● Riešenie: Znovu nainštalujte filtračnú tkaninu naplocho; vymeňte poškodenú handričku; skontrolujte hydraulický tlak; znížiť prívodný tlak filtračný lis.

2. Filtračná tkanina alebo prívodný port sa ľahko upchajú

● Príčina: Komunálny kal má jemné organické častice, vysokú viskozitu alebo nedostatočné flokulanty.
● Riešenie: Správne pridajte flokulant; pravidelne čistite filtračnú tkaninu; na filter použite špeciálnu filtračnú tkaninu proti upchávaniu stlačte tlačidlo.

3. Filtrujte príliš vysokú vlhkosť koláča

● Príčina: Nedostatočný lisovací tlak; krátky čas filtrácie; filtračná tkanina je upchatá alebo opotrebovaná.
● Riešenie: Zvýšte pracovný tlak; predĺžiť čas filtrácie; vyčistite alebo vymeňte filtračnú tkaninu mestskej kanalizácie Komorový kalolis.

4. Filtrujte zakalený a nie číry

● Príčina: Rozbitá filtračná tkanina; zlyhanie tesnenia; poškodená filtračná doska.
● Riešenie: Vymeňte poškodenú filtračnú tkaninu; skontrolujte tesniace časti; opravte alebo vymeňte filtračné dosky kalolisu.

5. Hydraulický systém žiadny tlak alebo pomalý chod

● Príčina: Nízka hladina hydraulického oleja; únik oleja; hydraulické časti sú opotrebované alebo chybné.
● Riešenie: Doplňte hydraulický olej; skontrolovať a opraviť úniky; vymeňte chybné časti kalolisu.

6. Nenormálna automatická prevádzka alebo zaseknutý cyklus

● Príčina: Nesprávne nastavenie snímača; chyba parametra programu; nestabilné napájanie.
● Riešenie: Upravte polohu snímača; reset control program; zabezpečiť stabilné napätie pre kalolis.

7. Filtračný koláč ťažko automaticky klesá

● Príčina: Kaša je príliš lepkavá; nízky odvodňovací účinok; starnutie filtračnej tkaniny.
● Riešenie: Optimalizujte efekt flokulácie; predĺžiť čas lisovania; vymeňte antiadhéznu filtračnú tkaninu kalolisu.

8. Príliš veľký hluk alebo vibrácie zariadenia

● Príčina: Nerovnomerný podklad; skrutky uvoľnené; pohyblivé časti sú zle namazané.
● Riešenie: Vyrovnajte zem inštalácie; utiahnite upevňovacie skrutky; namažte pohyblivé časti kalolisu.

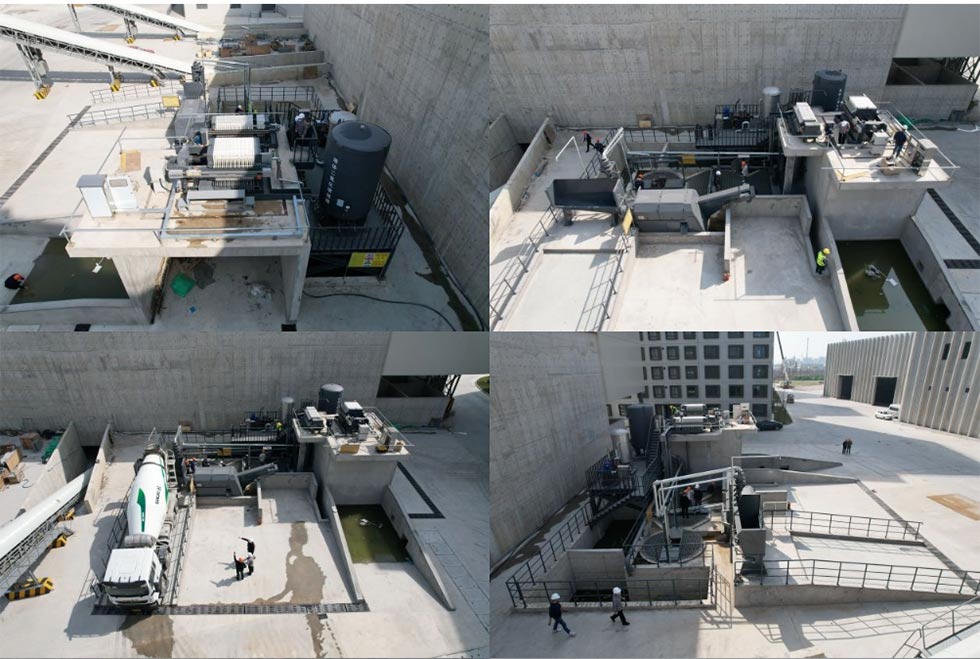

Projektový prípad: Shanghai CITIRAISE Construction Group New Building Materials Lishui Co., Ltd.

1. Pozadie projektu

Shanghai CITIRAISE Construction Group New Building Materials Lishui Co., Ltd. je kľúčovým podnikom zaoberajúcim sa výrobou prefabrikátov betónové komponenty, komerčný betón a výroba nových stavebných materiálov. Pri veľkosériovej výrobe a vzniká veľké množstvo stavebnej kaše, odpadovej vody z betónu a zvyškov po zmiešaní s vysokou viskozitou, jemné častice a vysoké požiadavky na vypúšťanie na ochranu životného prostredia. Zákazník potreboval stabilný, efektívne a plne automatické riešenie separácie tuhých látok a kvapalín, ktoré spĺňa požiadavky ochrany životného prostredia na mieste a výrobné potreby.

2. Riešenie zariadenia

Zákazníkovi sme poskytli prispôsobený filtračný lis komunálnej odpadovej komory, ktorý je špeciálne optimalizovaný pre stavebná a betónová kaša.

● Stabilná komorová filtračná štruktúra, vhodná pre dlhodobú nepretržitú prevádzku

● Vstupný port veľkého kalibru a dizajn proti upchávaniu, aby sa zabránilo upchatiu spôsobenému jemnými časticami

● Plne automatické ovládanie na zníženie ručného ovládania

● Stabilný odvodňovací efekt, nízka vlhkosť filtračného koláča, vhodný na prepravu a likvidáciu

3. Výsledky projektu

1. Realizovaná efektívna separácia tuhá látka-kvapalina; filtrát je číry a opakovane použiteľný, spĺňajúci environmentálne normy vypúšťania

2. Účinne sa zníži vlhkosť filtračného koláča, výrazne sa zníži objem, čím sa znížia náklady na likvidáciu

3. 24-hodinová stabilná prevádzka, zodpovedajúca vysokointenzívnemu výrobnému rytmu základne stavebných materiálov

4. Jednoduchá obsluha a nízka poruchovosť, uznaná výrobou a ochranou životného prostredia zákazníka oddelenia

4. Hodnota projektu

Tento projekt ukazuje, že náš kalolis má vynikajúcu prispôsobivosť a stabilitu scenáre výstavby, prefabrikovaných komponentov a komerčnej výroby betónu. Pomáha veľkému stavebnému materiálu podniky dosahujú zelenú výrobu, znižujú tlak na životné prostredie a zlepšujú ekonomické výhody.
