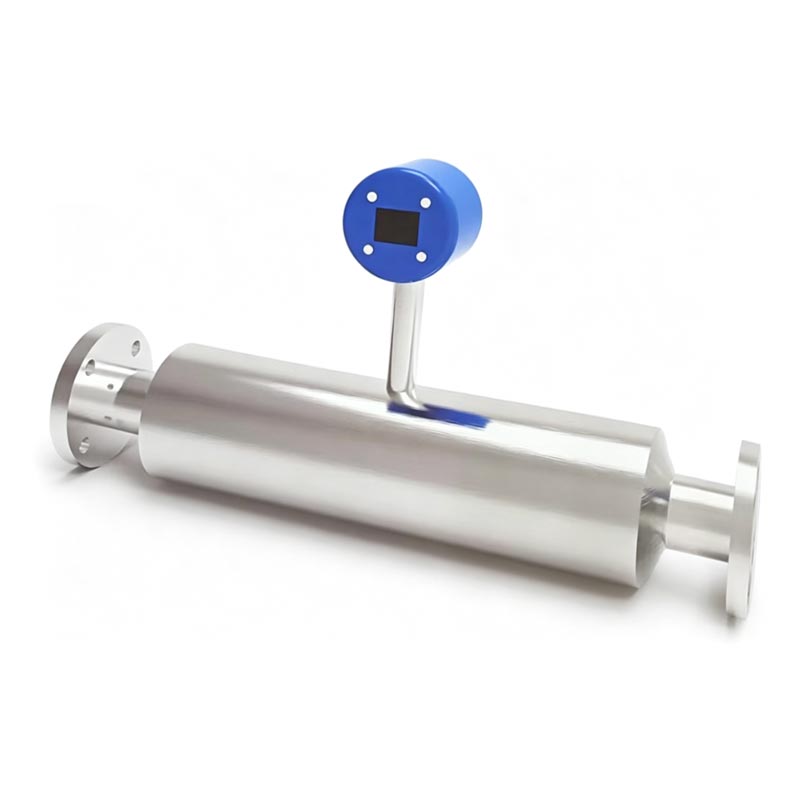

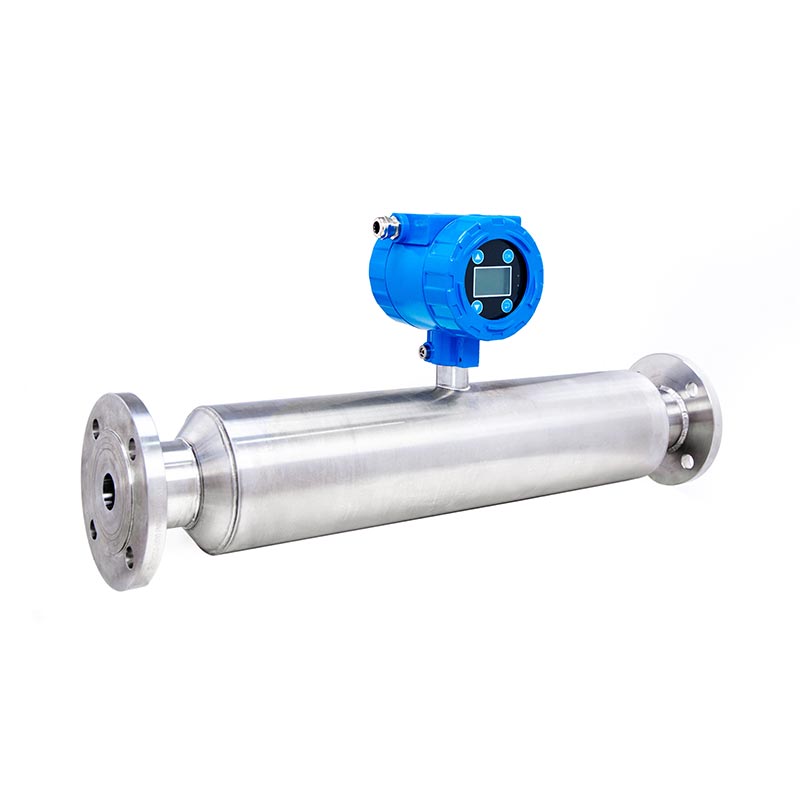

Protiblokovací merač koncentrácie malty namontovaný na prírube pre environmentálny systém dopravy kalu

SINOU je profesionálny výrobca environmentálnych nástrojov, dodáva prispôsobenú protiblokovú prírubovú maltu Merač koncentrácie pre systém na dopravu environmentálneho kalu na ochranu životného prostredia v obciach, pevná konštrukcia klientov na čistenie odpadov a odpadových vôd.

Určené pre stredne nízku koncentráciu malty a kompozitného kalu so zrnkami piesku, jeho jedinečná rozšírená protiblokovacia dutina zabraňuje blokovaniu usadzovania piesku; zmáčané časti používajú zosilnenú nehrdzavejúcu oceľ 304, prispôsobená podšívka z PU pre kal s obsahom abrazívneho zrna.

Vybavený digitálnym displejom na mieste a duálnym signálom výstup, spája riadiacu skriňu dodávky kalu na automatické nastavenie prietoku čerpadla a dávkovania aditíva na optimalizáciu celku prevádzkové náklady na dopravu potrubia.

Podrobnosti o produkte

1. Podrobnosti o meracom telese potrubia

(1) Prijmite integrovanú rúrkovú štruktúru s plným zváraním bez vnútorných mŕtvych rohov a vyčnievajúcich prekážok vo vnútri toku kanál, zásadne sa vyhýba sedimentácii kalu, tvorbe vodného kameňa a strednému upchatiu, dokonale rieši priemysel bolestivé body inklúzie vzduchu a kryštalizácie pre kvapalinu s vysokou viskozitou.

(2) Voliteľné dva druhy povrchovej úpravy vnútorného potrubia: štandardná povrchová úprava a vysoko kvalitné zrkadlové leštenie dokončiť. Zrkadlovo leštená vnútorná stena výrazne znižuje priľnavosť pigmentu, kryštálov a jemných pevných častíc, efektívne predĺži pravidelný čistiaci cyklus a zníži prestoje spojené s údržbou.

(3) Integrované kované prírubové spojenie na oboch koncoch potrubia zodpovedá štandardnej špecifikácii priemyselnej príruby potrubia, umožňuje priamu inline inštaláciu na pôvodné dopravné potrubie bez dodatočnej rekonštrukcie obtokového potrubia, nižšie náklady na transformáciu projektu.

(4) Prísny hydraulický tlakový test pred dodaním: každé hotové rúrkové teleso je testované pod 1,5-násobkom menovitého maximálny pracovný tlak na odstránenie skrytého nebezpečenstva úniku. Štandardná verzia maximálny pracovný tlak dosahuje 2MPa, vysokotlaková prispôsobená verzia podporuje 100 bar (1450 psi).

2. Podrobnosti o hornom vysielači a module displeja

(1) Integrovaná digitálna vysielacia jednotka inštalovaná na vrchu meracej rúrky, stupeň ochrany celého stroja dosahuje IP65, dobrý prachotesný a vodotesný výkon pre vlhké, prašné prostredie dielní pod holým nebom.

(2) Dve možnosti materiálu krytu pre vysielač: štandardné puzdro z liatej hliníkovej zliatiny pre všeobecné pracovné podmienky; prispôsobené puzdro z nehrdzavejúcej ocele alebo plastu pre silnú dielňu s korozívnym prchavým plynom, ktorá odoláva chemickým plynom erózia.

(3) Vstavaný nezávislý cloudový modul IoT vo vnútri čipu vysielača: miestne digitálne zobrazenie v reálnom čase hodnota hustoty/koncentrácie na LCD obrazovke; automatické ukladanie úplných historických testovacích údajov na cloudovej platforme, používateľov môže kedykoľvek skontrolovať historický trend a exportovať segmentované detekčné údaje na analýzu výroby prostredníctvom siete.

(4) Voliteľná prispôsobená štruktúra vysielača odolná voči výbuchu, v súlade s medzinárodným štandardom odolným voči výbuchu, k dispozícii pre horľavé a výbušné chemikálie, dielne na spracovanie mín.

3. Podrobnosti vnútorného presného snímania

(1) Vysoko presný integrovaný snímací komponent je úplne ponorený do dráhy stredného toku, vopred kalibrovaný pomocou program teplotnej kompenzácie počas výroby, vplyv teploty je riadený v rozmedzí ±0,0001 g/cc na ℃, stabilná presnosť merania, keď sa teplota média pohybuje od -50 ℃ do +150 ℃.

(2) Optimalizovaný algoritmus kompenzácie tlaku po továrenskej kalibrácii, vplyv tlaku na výsledok merania môžu byť ignorované, zaručujú stabilné čítanie pri kolísajúcom tlaku v potrubí.

(3) Plne digitálny dizajn získavania signálu, analógový signál sa prevádza na presné digitálne údaje o koncentrácii vnútri jadrového čipu, podporuje priamy výstup signálu do riadiaceho systému PLC a DCS na realizáciu automatického dávkovania a riadenie výroby v uzavretom okruhu.

4. Podrobnosti o klasifikácii materiálov navlhčených častí

(1) Zmáčaný komponent štandardného typu: nehrdzavejúca oceľ SUS316, vhodná pre neutrálnu kašu, slabú kyselinu a zásadu odpadová voda, obyčajná minerálna buničina a maltové médium s nízkou koróziou.

(2) Antikorózny prispôsobený typ zvlhčený komponent: Hastelloy C22 alebo materiál zliatiny titánu, špeciálne vyvinutý pre silnú kyselinu, silnú zásadu, vysoký obsah chloridov a silnú korozívnu odpadovú kvapalinu z farbenia, účinne odoláva chemikáliám korózia a predlžuje životnosť v drsnom prostredí.

5. Technické podrobnosti o presnosti a rozsahu jadra

(1) Presnosť merania dosahuje ± 0,001 g/cc (± 1,0 kg/m³), opakovateľnosť až ± 0,0001 g/cc (± 1,0 kg/m³), zachytí malé Presná zmena koncentrácie počas nepretržitého monitorovania potrubia.

(2) Široký rozsah merania pokrýva 0~3g/cc (0~3000kg/m³ / 0~187,41lb/ft³), použiteľný pre čistú vodu s nízkou koncentráciou kal, stredná malta a ťažká minerálna buničina s vysokou hustotou z rôznych priemyselných odvetví.

6. Podrobnosti o elektrickej a okolitej adaptácii

(1) Štandardný napájací zdroj: 380V priemyselný príkon, široko zodpovedá môjmu štandardu distribúcie energie, ochrana životného prostredia a chemická domáca a zámorská výrobná lokalita.

(2) Okolitá pracovná teplota sa pohybuje od -40 ℃ do +85 ℃ (-40 ~ + 185 ℉), prispôsobte studenú severnú vonkajšiu továreň a vysokoteplotné tropické prostredie výrobnej dielne.

7. Ďalšie praktické konštrukčné výhody

(1) Optimalizovaný dizajn prúdového kanála výrazne znižuje interferenciu turbulencie tekutín spôsobenú tečúcou kašou zlepšiť stabilitu pri meraní média so strhávanými malými bublinkami a jemnými vláknitými nečistotami.

(2) Kompaktné celkové usporiadanie s nízkymi nákladmi na inštaláciu, v teréne nie je potrebný žiadny komplikovaný pomocný podporný rám inštaláciu, ušetrite stavebné práce a náklady na príslušenstvo.

FAQ

1. Otázky súvisiace s inštaláciou

● Q1: Kde je najlepšia montážna poloha merača koncentrácie?

A: Nainštalujte na vodorovnú rovnú časť potrubia so stabilným prietokom tekutiny; vyhnite sa výstupu čerpadla, kolenu potrubia a náhlym expanzné potrubie, ktoré spôsobí silné turbulencie a zachytenie vzduchu, čo ovplyvní presnosť merania. Držte sa aspoň 5-násobok priemeru potrubia rovný úsek pred a za prístrojom.

● Q2: Môže byť inštalovaný vertikálne na zvislé potrubie?

Odpoveď: Neodporúča sa. Vertikálna inštalácia ľahko vedie k pevnému usadzovaniu a akumulácii vzduchu vo vnútri merania trubica, ktorá spôsobuje posun údajov; vertikálne potrubie je prijateľné len vtedy, keď médium prúdi smerom nahor nepretržite a stabilne rýchlosť prúdenia.

2. Presnosť merania a prispôsobenie média

● Otázka 3: Ovplyvnia namerané údaje vzduchové bubliny alebo kryštalizácia média?

Odpoveď: Naša exkluzívna antikryštalizačná rúrková štruktúra s plným otvorom plus vstavaný algoritmus proti bublinám môže eliminovať väčšina vzduchových inklúzií a kryštalizačných interferencií, čím sa rieši problém s vysokou viskozitou v priemysle meranie kryštalickej kvapaliny; zrkadlovo leštená vnútorná trubica ďalej znižuje priľnavosť kryštálov.

● Otázka 4: Aký je použiteľný stredný rozsah pH pre rôzne zmáčané materiály?

Verzia SUS316L: pH 5~11 pre suspenziu slabých kyselín a slabých zásad;Hastelloy C22 / titánová verzia: pH 1~14, vhodné pre silné kyseliny, silné alkálie a vysokochloridové korozívne odpadové vody.

● Otázka 5: Akú presnosť kolísania prinesie zmena teploty?

A: Predkalibrovaná teplotná kompenzácia, chyba iba ±0,0001 g/cc na zmenu teploty o ℃, teplota média od -50 ℃ do +150 ℃ nespôsobí zjavnú stratu presnosti.

3. Výber parametrov a rozsahu

● Otázka 6: Hustota mojej suspenzie je približne 2,2 g/cm3, môže tento merač fungovať normálne?

Odpoveď: Štandardný merací rozsah je 0 ~ 3 g / cm3, plne pokrýva váš pracovný stav; k dispozícii je prispôsobený rozsah nadlimitná špeciálna ťažká kaša.

● Otázka 7: Aký je maximálny tlak v potrubí, ktorý môže merač zniesť?

Štandardný typ: Maximálny pracovný tlak 2MPa; Vysokotlakový prispôsobený typ: 100 bar (1450 psi). Všetky produkty prejdú 1.5 krát menovitý tlakový hydraulický test pred dodaním.

4. IoT a výstup signálu

● Otázka 8: Podporuje glukomer kontrolu údajov na diaľku?

Odpoveď: Áno, vstavaný štandardný modul IoT, nahrávanie údajov v reálnom čase a historických údajov do cloudovej platformy; používatelia môžu kontrolovať údaje trend online a export segmentovaných testovacích správ na analýzu výroby.

● Q9: Aký druh riadiacich signálov môže prístroj vydávať?

Odpoveď: Digitálny vstavaný dizajn sa môže pripojiť k systému PLC / DCS na automatické dávkovanie a riadenie procesu v uzavretej slučke.

5. Údržba a každodenné používanie

● Q10: Ako často musíme čistiť meraciu trubicu?

Odpoveď: Pre bežnú minerálnu kašu: čistite každých 7 ~ 15 dní; vysokoviskózne médium s ľahkou kryštalizáciou so zrkadlom možnosť leštenia môže predĺžiť čistiaci cyklus na 25 ~ 35 dní.

● Q11: Vyžaduje sa pravidelná kalibrácia?

Odpoveď: Odporúča sa ručná laboratórna porovnávacia kalibrácia vzoriek raz za mesiac, aby sa zaručila dlhodobá stabilná presnosť.

6. Certifikácia a prispôsobenie

● Q12: Majú vaše produkty certifikáty CE a ISO?

Odpoveď: Všetky naše protiblokovacie prírubové merač koncentrácie malty pre systém dopravy kalu v prostredí sú CE certifikované a vyrobené podľa systému manažérstva kvality ISO; možno poskytnúť kompletné certifikačné dokumenty colné odbavenie a ponuka projektov.

● Q13: Môžem prispôsobiť typ odolný voči výbuchu alebo špeciálnu veľkosť potrubia?

Odpoveď: Áno, konštrukcia odolná voči výbuchu, iný kaliber, špeciálny materiál a prispôsobený tlakový stupeň sú všetky prijateľné podľa pracovných podmienok na mieste zákazníka.

7. Po predaji a záruka

● Otázka 14: Aké sú vaše zásady záruky?

Odpoveď: 1-ročná plná záruka na stroj, bezplatná výmena náhradných dielov za chyby kvality spôsobené výrobou v rámci záruka; celoživotné technické poradenstvo a cenovo výhodné dodávky náhradných dielov po uplynutí záruky.

Prevádzkové opatrenia

1. Požiadavky na inštaláciu

Nainštalujte prístroj na vodorovné priame potrubie; dodržujte dostatočnú priamu dĺžku potrubia pred a za meter. Vyhnite sa inštalácii na výstupy čerpadla, kolená a časti s turbulentným prietokom, aby ste predišli nestabilným detekčným údajom. Pred montážou vyčistite vnútorný štrk, drobné predmety a veľké pevné bloky.

2. Pravidlá uvádzania do prevádzky

Po inštalácii dokončite kalibráciu vodnej nuly. Nastavte zhodu parametrov horného a spodného limitu koncentrácie Vlastnosť malty na mieste na realizáciu automatického prepojenia s dopravným čerpadlom a dávkovacím zariadením.

3. Riadenie normálneho chodu

Zakážte dlhodobú prevádzku prázdneho potrubia bez média, ktoré môže poškodiť sondu ladiacej vidlice a spôsobiť abnormálny stav čítania. Zabráňte náhlemu prudkému nárastu tlaku v potrubí počas nepretržitej výroby. Skontrolujte zobrazenie v reálnom čase a dáta spätnej väzby PLC za zmenu.

4. Pravidelná údržba

Každých 15 až 20 dní očistite povrch vidlice od bahna, piesku a lepenej malty. Vykonajte porovnanie vzoriek a prístroje kalibrácia mesačne, aby sa zabezpečila presnosť merania. Pravidelne kontrolujte tesnenie príruby a integritu spojovacieho kábla.

5. Špeciálna ochrana pracovných podmienok

V prípade malty bohatej na piesok s vysokou abráziou pravidelne kontrolujte stav opotrebovania PU obloženia. Vonkajšia inštalovaná ovládacia skrinka musia byť chránené proti dlhodobému dažďu; nikdy neotvárajte elektrický plášť modelu odolného proti výbuchu pod prostredie horľavých plynov.

6. Liečba dlhodobého odstavenia

Ak zariadenie prestane bežať po 20 dňoch, úplne vyčistite zvyškovú maltu vo vnútri meracej dutiny a vysušte ladenie vidlicový komponent a utesnite oba konce potrubia na uskladnenie.

Prečo si vybrať nás

1. Profesionálny cielený dizajn pre environmentálnu maltu a kal

Vyvinutý výhradne pre stavebnú maltu obsahujúcu piesok a komunálne environmentálne kaly, jedinečný veľký otvor protibloková dutina účinne rieši upchatie sondy spôsobené usadeninami a posypom, čo je častá chyba bežného ladenia vidlicové merače koncentrácie.

2. Flexibilné možnosti materiálu pre rôzne podmienky oteru

Štandardne zahustený SUS304 pre všeobecnú kašu; voliteľná PU podšívka odolná voči opotrebovaniu pre vysoko pieskové abrazívne médium, predĺženie životnosti samozrejme v náročných podmienkach dopravy.

3. Kompletná certifikácia pre export globálneho projektu

Všetky produkty prechádzajú certifikáciou CE a ISO, kompletnými certifikačnými papiermi dostupnými pre zámorské tendre, colné úrady preverenie a kontrola treťou stranou.

4. Prísne továrenské simulačné testovanie pred dodaním

Každá jednotka sa podrobuje 36-hodinovému nepretržitému testu s vlastnoručne pripravenou pieskovou maltou na overenie protiblokovacieho výkonu a presnosť merania, čo výrazne znižuje mieru zlyhania ladenia na mieste.

5. Pohodlná inštalácia a dobrá kompatibilita

Prijíma bežnú štandardnú veľkosť príruby pre environmentálne potrubie, ktorá sa zhoduje s väčšinou existujúcich dopravných potrubí s č komplikovaná transformácia potrubia a nižšie náklady na renováciu.

6. Prispôsobená služba pre rôzne pracovné podmienky

Podpora prispôsobenia meracieho rozsahu, kalibru príruby, výstupného signálu a konfigurácie odolnej voči výbuchu na aktuálne parametre kalu na mieste.

Balenie a preprava

1. Tento antiblokovací merač koncentrácie malty namontovaný na prírube pre systém environmentálnej dopravy kalu je dodávaný spoločnosťou holé balenie ako štandardná konfigurácia bez vonkajšieho dreveného obalu. Celé meracie teleso je upevnené antikoróznym náterom olej na prírube a kovovom povrchu, aby sa zabránilo hrdzaveniu počas námornej alebo pozemnej prepravy na veľké vzdialenosti.

2. Presná snímacia sonda ladiacej vidlice je jednotlivo zabalená do hrubej peny odolnej voči nárazom a vodotesnej PE fólie, aby zabrániť poškodeniu kolíziou, poškriabaniu a erózii vlhkosti pri preprave.

3. Horná jednotka digitálneho vysielača je zabalená oddelene s penovým vankúšikom a zapečateným plastovým vreckom, upevneným na zariadení povrch s viazacou páskou, aby sa predišlo odpadnutiu a zlyhaniu vibrácií počas nakladania a vykladania.

4. Všetko pripojené príslušenstvo vrátane tesniacich tesnení, inštalačných skrutiek a spojovacích prvkov je zhromaždené samostatné malé vodotesné plastové vrecká a uviazané na hlavnom zariadení.

5. Prevádzkové príručky, kópie certifikácie CE a ISO, správy o kontrole vo výrobe sú zapečatené vo vyhradených vodotesné vrecko na dokumenty a pripevnené spolu s nástrojom na colné odbavenie zákazníkov a použitie na mieste.

6. Počas nakladania je viacero nástrojov oddelených protikolíznymi gumenými pásikmi a pevne pripevnené oceľou pás vo vnútri kontajnera alebo priestoru nákladného auta, aby sa zabránilo posúvaniu, nárazom a odieraniu pri hrboľatej preprave.

7. Pri námornej preprave na veľké vzdialenosti sa vedľa zariadenia umiestni extra sušidlo odolné voči vlhkosti, aby sa vyrovnalo s vysokým vlhkosť vo vnútri prepravného kontajnera a zabraňujú korózii kovu.

Porovnanie efektov pred a po inštalácii

1. Kontrola upchatia potrubia

● Predtým: Piesok a usadeniny malty často blokujú dopravné potrubia, čo si vyžaduje 2- až 3-krát odstávkové čistenie týždeň, plytvanie množstvom výrobného času a mzdových nákladov.

● Po: Monitorovanie koncentrácie v reálnom čase automaticky upraví rýchlosť čerpadla, aby sa predišlo podávaniu príliš hrubej malty, miera upchatia potrubia klesne o viac ako 75%, pravidelná frekvencia čistenia odstávok je výrazne znížená.

2. Stabilita kvality malty

● Pred: Nestabilná koncentrácia kalu vedie k nekonzistentnému pomeru dokončenej malty, nadmernému množstvu vody alebo piesku spôsobuje plytvanie nekvalifikovanými výrobkami a surovinami.

● Po: Automatické dopĺňanie vody riadené údajmi o koncentrácii udržuje koncentráciu malty stabilnú požadovaný sortiment, miera kvalifikácie produktu sa samozrejme zlepšuje a spotreba surovín sa šetrí.

3. Náklady na spotrebu chemikálií a vody

● Predtým: Manuálne slepé dávkovanie vody a aditív vedie k predávkovaniu, čo spôsobuje veľkú zbytočnú spotrebu voda a pomocné látky.

● Po: Automatické dávkovanie v uzavretej slučke založené na skutočnej koncentrácii znižuje náklady na vodu a aditíva o 15 %~25 %.

4. Pracovný vstup na mieste

● Predtým: Pracovníci potrebujú pravidelné manuálne odbery vzoriek a laboratórne testovanie každú zmenu, aby mohli posúdiť hustotu kalu extra pracovná sila.

● Po: Nepretržitá online detekcia ruší každodenné manuálne odbery vzoriek a znižuje súvisiace náklady na prácu.

5. Náklady na následnú likvidáciu kalu

● Pred: Nepravidelná koncentrácia vedie k nerovnomernému odvodňovaciemu efektu kalu, kal s vysokou vlhkosťou sa zvyšuje náklady na dopravu a skládkovanie.

● Po: Stabilné kŕmenie optimalizuje následné odvodňovanie, vlhkosť kalu je stabilne kontrolovaná, kal celkový objem sa zníži a celkové náklady na likvidáciu sa znížia.

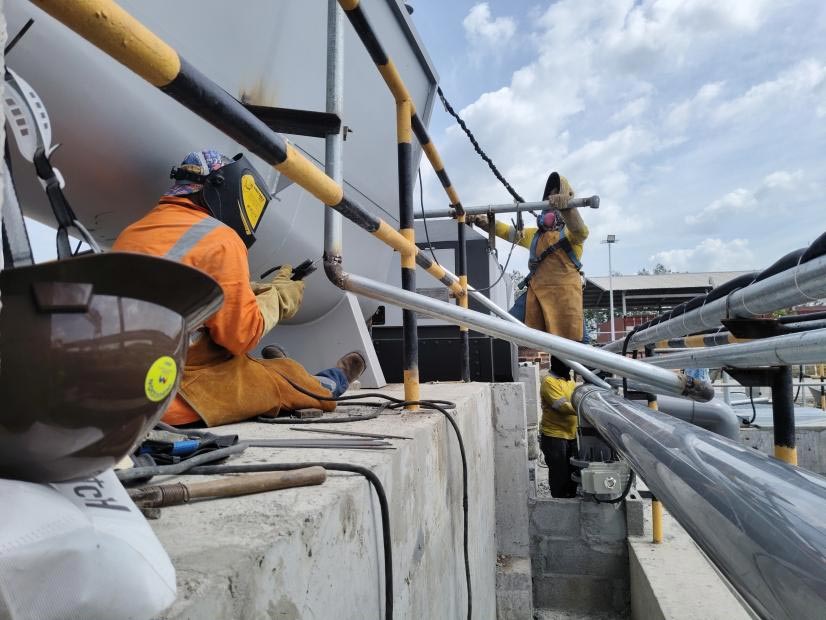

Referenčný prípad projektu | Xiamen CCCC Tretia prístavná inžinierska základňa Liudianwu

1. Prehľad projektu

Tento environmentálny projekt dopravy kalu a separácie tuhých a kvapalných látok je postavený pre CCCC Third Harbor Stavebná základňa inžinierstva (Xiamen) Liudianwu v spolupráci so spoločnosťou Zhejiang Sinou Environmental Complete Equipment Co., Ltd. Naše protiblokovacie prírubové merače koncentrácie malty sú inštalované na mieste malty a potrubný systém na dodávku bagrovacieho kalu. Prístroje realizujú online monitorovanie stavebnej kaše v reálnom čase hustota na podporu automatického riadenia prívodu potrubia na likvidáciu kalov zo základového inžinierstva.

2. Pozadie aplikácie

Základ vytvára masívnu stavebnú maltu obsahujúcu piesok a vybagrovaný kal počas výstavby prístavu. In skorá prevádzka, nestabilné ručné podávanie často spúšťalo časté upchávanie potrubia, nadmernú spotrebu vody a nekonzistentná kvalita hotovej malty, prinášajúca vysoké náklady na prácu a údržbu. Po inštalácii nášho inline merače koncentrácie, celý dopravný systém realizuje uzavretú automatickú reguláciu.

3. Konfigurácia prispôsobeného riešenia a vybavenia na mieste

1. Nainštalujte náš protiblokovací merač koncentrácie malty namontovaný na prírube pre systém dopravy kalu z prostredia na hlavnú potrubia na dopravu kalu na nepretržité zisťovanie obsahu pevných látok v malte.

2. Signál koncentrácie spája čerpadlo s premenlivou frekvenciou a zariadenie na automatické dávkovanie vody; systému automaticky upravuje prietok krmiva a objem doplnkovej vody podľa údajov o hustote v reálnom čase.

3. Spolupracujte s miešadlom miešacej nádrže na mieste a následným zariadením na odvodňovanie kalu, aby ste vytvorili kompletnú sadu inteligentný systém spracovania kalu.

4. Skutočné výhody behu projektu

● Znížte upchávanie potrubia: Automatická kontrola koncentrácie znižuje frekvenciu blokovania potrubia o viac ako 70 %, zrušte časté čistenie odstavenia celého potrubia.

● Úspora nákladov na suroviny: Stabilný podiel malty znižuje množstvo vody a odpadu z prísad o 18 %~23 %.

● Obmedzte manuálnu prácu: Eliminujte každodenné opakované manuálne odbery vzoriek a laboratórne testovanie hustoty, čím ušetríte na mieste testovanie príkonu pracovnej sily.

● Stabilná kvalita hotového produktu: Koncentrácia malty sa neustále zlepšuje v rámci konštrukčného rozsahu tolerancie výťažnosť stavebnej suroviny a efektívnosť postupu projektu.
