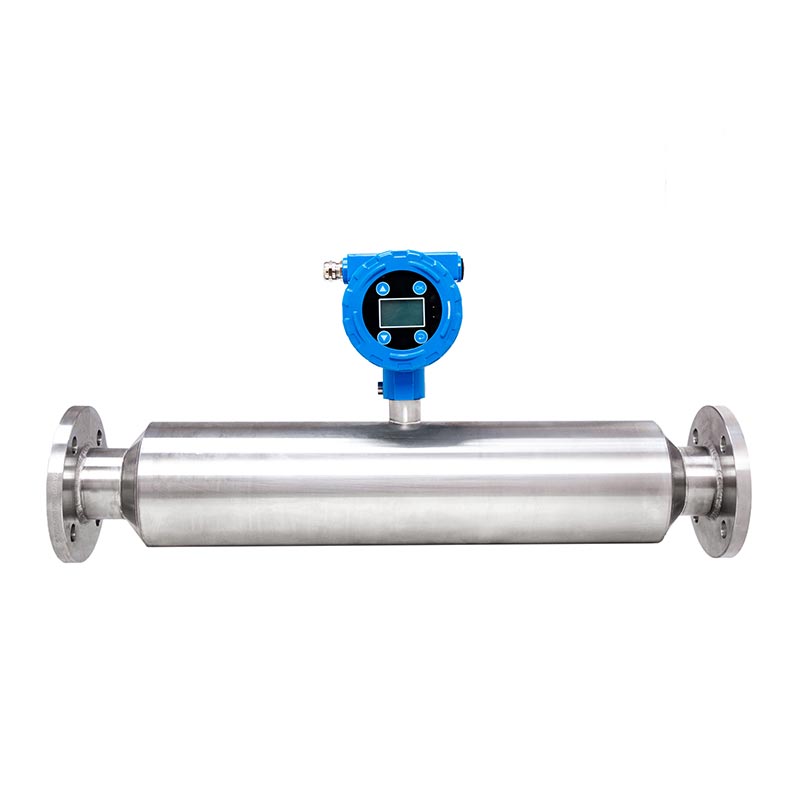

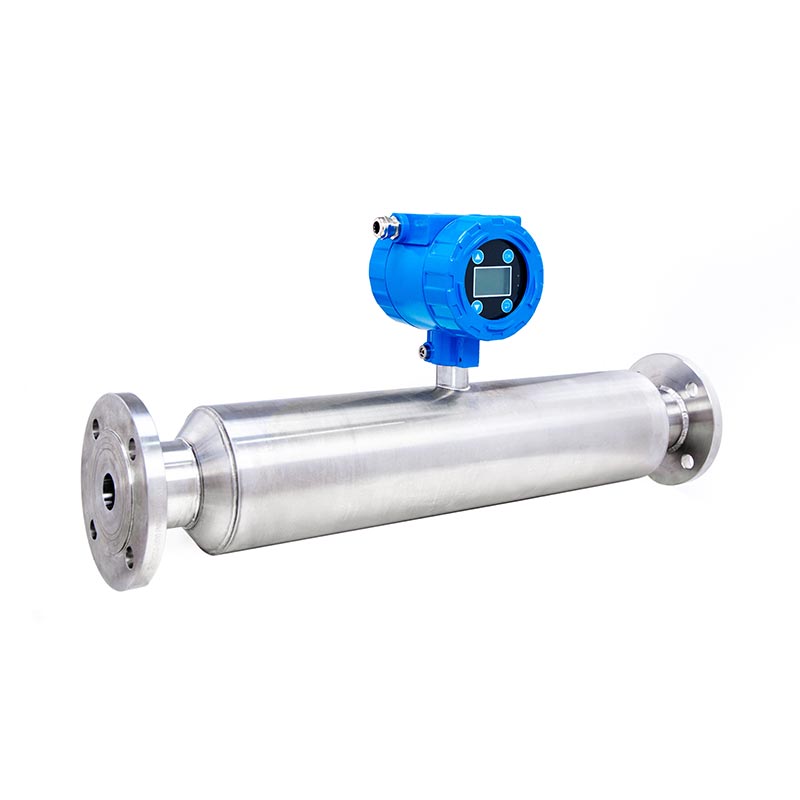

Vysoko presný merač koncentrácie kalu v priemyselnom potrubí pre projekt čistenia odpadových vôd

SINOU je špecializovaný výrobca online nástrojov na monitorovanie životného prostredia, dodáva prispôsobené High Precision Priemyselný potrubný merač koncentrácie kalu pre projekt čistenia odpadových kalov pre globálne komunálne odpadové vody závody, galvanické stanice odpadových vôd a podniky na likvidáciu priemyselných odpadových kvapalín.

Vyvinuté zmiešané zacielenie kal obsahujúci organické nečistoty, jemný kal a zvyškový flokulant z procesu čistenia odpadových vôd, všetko zmáčané komponenty prijímajú štandardnú nehrdzavejúcu oceľ SUS304 s voliteľným prispôsobením 316L / titán pre korozívnu odpadovú vodu; 4 ~ 20 mA a duálne signály RS485 v reálnom čase spájajú centrálnu PLC skrinku odpadovej vody na nastavenie frekvencie kalového čerpadla a flokulant pridáva objem automaticky.

Prispôsobiteľný priemer potrubia, rozsah merania a úroveň ochrany proti výbuchu inteligentný systém spracovania kalu s uzavretým okruhom na likvidáciu odpadových vôd v plnom rozsahu.

Čo je vysoko presný merač koncentrácie kalu v priemyselnom potrubí？

Vysoko presný merač koncentrácie kalu v priemyselnom potrubí pre projekt čistenia odpadových vôd je profesionálny inline online monitorovací nástroj nezávisle vyvinutý spoločnosťou SINOU, špeciálne prispôsobený pre plnoprocesná koncentrácia kalu nepretržitá detekcia komunálnych čistiarní odpadových vôd, priemyselných chemických odpadových vôd stanice a rôzne inžinierske projekty na likvidáciu environmentálneho kalu.

Na rozdiel od univerzálneho typu vkladania koncentračných senzorov na trhu, je navrhnutý ako celopriechodná prírubová integrovaná konštrukcia potrubia priamo namontované na potrubiach na dopravu kalu, ktoré využívajú optimalizovaný princíp nejadrovej ultrazvukovej detekcie bez rádioaktívneho nebezpečenstva, realizácia neprerušovaného online testovania pevného obsahu aktivovaného kalu v reálnom čase, zahustený kal, prebytočný kal a zmiešaný organický kal s obsahom jemného kalu, plávajúcej vlákniny a zvyškov flokulant vo vnútri odpadových potrubí.

1. Orientácia základného dizajnu a účel dizajnu

Tento vysoko presný merač koncentrácie kalu v priemyselnom potrubí pre projekt čistenia odpadových vôd je šité na mieru so zameraním na priemyselné problematické miesta kalov z odpadových vôd: peny generované biochemickým prevzdušňovaním, priľnavosť organického kalu, nestabilné kolísanie koncentrácie spôsobené sedimentom bahna a časté upchávanie potrubia.

Je vyvinutý tak, aby nahradil tradičný režim manuálneho odberu vzoriek a laboratórneho testovania, výstupný štandard 4 ~ 20 mA a Digitálne signály RS485 do doku s centrálnou riadiacou skriňou PLC čističky odpadových vôd, automatické prepojenie kalové čerpadlo s premenlivou frekvenciou a automatický systém dávkovania flokulantu na vytvorenie inteligentného kalu s uzavretou slučkou kontrola úpravy, stabilizácia kvality odvodnenia kalu, zníženie spotreby chemikálií a denných nákladov na manuálnu údržbu pre projekty čistenia odpadových vôd.

2. Úvod do pracovného mechanizmu

Hlavnou meracou technológiou je vylepšená detekcia útlmu ultrazvuku. Pri odpadových vodách kal nepretržite preteká cez meraciu dutinu s plným otvorom prístroja, vstavaná vnútorná ultrazvuková sonda prenáša ultrazvukové vlny s pevnou frekvenciou do prúdiaceho média; suspendované organické častice, kal a mikrobubliny vnútri kal absorbuje a rozptyľuje ultrazvukovú energiu, vstavaný vysoko presný čip počíta kal v reálnom čase hodnota koncentrácie pevných látok analýzou stupňa útlmu rýchlosti zvuku, s nezávislou teplotou a program kompenzácie tlaku predkalibrovaný počas výroby, aby sa eliminovala chyba merania spôsobená médiom kolísanie teploty a tlaku v potrubí.

Optimized self-learning anti-interference algorithm automatically filters disturbance from aeration microbubbles and tiny organic fiber unique to sewage sludge, ensuring long-term stable measuring accuracy under complex wastewater working conditions.

3. Konštrukčné a materiálové zloženie

● Telo hlavnej meracej trubice: Kompletná bezšvová konštrukcia potrubia bez vnútorných slepých rohov, štandard zahustená nehrdzavejúca oceľ SUS304 ako predvolený zmáčaný materiál, voliteľné prispôsobenie SUS316L alebo zliatiny titánu pre vysoko kyslé, vysoko alkalické, olejové korozívne priemyselné odpadové vody; vnútorná stena k dispozícii na jemné leštenie resp ultra-zrkadlové leštenie na zníženie lepenia organického kalu a usadzovania sedimentov vo vnútri prietokového kanála.

● Vrchná integrovaná zostava vysielača: IP65 prachotesný a vodotesný kryt vysielača s digitálnym displejom, odliatok hliníkové štandardné puzdro, voliteľné celonerezové antikorózne puzdro a odolné proti výbuchu Ex d prispôsobené plášť pre chemickú dielňu s prchavým škodlivým plynom; vybavené lokálnym LED displejom koncentrácie v reálnom čase obrazovka a voliteľný modul cloudového prenosu dát na vzdialené ukladanie a export historických dát.

● Zabudované presné snímacie jadro: Úplne ponorený ultrazvukový snímací komponent vopred zmontovaný vo vnútri dutiny potrubia, všetky elektronické komponenty pred montážou prešli testom starnutia pri vysokej teplote, aby sa zlepšila adaptabilita na životné prostredie.

4. Hlavné aplikačné scenáre

Je široko inštalovaný na vratnom aktivovanom kalovom potrubí, výstupnom potrubí zahusťovadla, odvodňovacom napájacom potrubí komunálnych domácich čističiek odpadových vôd, ako aj potrubia na dopravu zvyškového kalu z galvanizácie, varenia potravín, stanice na čistenie čistých chemických odpadových vôd a centralizované projekty likvidácie kalov z riečneho bagrovania, slúžiace celoreťazcové monitorovanie koncentrácie kalu od zahusťovania kalu, dopravu až po konečné odvodňovacie čistenie.

5. Základná funkčná hodnota pre koncových používateľov

Zrušte každodenné opakované manuálne odoberanie vzoriek a kontrolu hustoty laboratória, výrazne ušetríte náklady na testovanie na mieste;

Realizujte automatické nastavenie rýchlosti čerpadla podľa koncentrácie v reálnom čase, nižšia miera zablokovania potrubia nad 70% a znížte časté straty pri vypínaní;

Inteligentná automatická kontrola dávkovania flokulantu znižuje spotrebu koagulantu o 16%~26%, čím sa znižuje produkcia prevádzkové náklady pre továrne na odpadovú vodu;

Stabilné podávanie kalu zlepšuje odvodňovaciu konzistenciu pásového kalolisu po spracovaní, znižuje vlhkosť vypúšťaný kal a znížiť následné náklady na prepravu kalu a skládkovanie.

6. Kvalifikačný štandard

Všetky hotové merače koncentrácie prechádzajú certifikáciou CE pre elektrickú bezpečnosť a EMC a certifikáciou systému riadenia kvality ISO certifikačné dokumenty, ktoré sú k dispozícii pre zahraničné projekty, colné odbavenie pri vývoze a formality tretích strán inšpekcia.

Ako vybrať

1. Potvrďte vlastnosti Sludge Medium a vyberte zmáčaný materiál

● Komunálny splaškový kal (neutrálny, s nízkou koróziou, minoritný organický tuk, pH 6~9)

Vyberte si štandardnú zahustenú verziu z nehrdzavejúcej ocele SUS304 s mokrou cestou, cenovo výhodnú, zodpovedajúcu bežnému aktivovanému kalu, vratný kal a zahustený kal z čističky komunálnych odpadových vôd.

● Kal z galvanického pokovovania/chemického priemyselného odpadu (kyselinová/alkalická korózia, vysoký obsah chloridov, olejové zvyšky, pH 1~5 alebo 10-14)

Vlastné telo SUS316L z nehrdzavejúcej ocele alebo zliatiny titánu pre silnú antikoróznu ochranu, vyhýbajte sa dlhodobým chemikáliám erózia a jamková korózia.

● Vysoko viskózny olejový kal z odpadových vôd z potravín a liečiv

Vylepšite vnútornú stenu na ultra-zrkadlové leštenie, aby ste znížili organickú priľnavosť a skrátili cyklus údržby.

2. Potvrďte rozsah pracovnej koncentrácie a stupeň presnosti

● Nízkokoncentrovaný biochemický refluxný kal (0~5% hmotn.): Zvoľte rozsah merania 0~10% hmotn., presnosť ±0,4% hmotn. model; normálna pracovná koncentrácia sa udržuje na 30% ~ 70% plného rozsahu pre optimálnu presnosť.

● Stredne zahustený kal z koncentračnej nádrže (5~30 % hmotn.): Štandardný rozsah 0 ~ 50 % hmotn. (hlavný model hlavného prúdu), presnosť ± 0,3 ~ 0,4 hm%, najčastejšie používané na odvodňovanie odpadových vôd.

● Vysoko koncentrovaný koncentrovaný kal po zahusťovadle kalu (30 ~ 55 % hmotn.): Prispôsobený rozsah 0 ~ 55 % hmotn., vysoká presnosť verzia s optimalizovaným vnútorným antiblokovacím algoritmom.

3. Zhoda parametrov potrubia: kaliber, pracovný tlak a stredná teplota

(1) Výber kalibru príruby

● Konvenčné potrubie čističky odpadových vôd: štandardná príruba DN65/DN80/DN100 (PN10), priamo prispôsobená hlavnému prúdu kalu prívodné potrubie;

● Veľkokalibrové centralizované potrubie na dopravu kalu: Vlastná neštandardná veľkosť príruby DN125 ~ DN200 podľa pôvodný rozmer potrubia zákazníka.

(2) Prispôsobenie pracovného tlaku

● Bežný gravitačný prietok a napájanie nízkotlakovým čerpadlom (≤1,0 MPa): Štandardný model nominálneho tlaku 1,0 MPa;

● Vysokotlaková preprava kalu na veľké vzdialenosti (1,0~1,6MPa): Vlastná konštrukcia odolná voči vysokému tlaku 1,6 MPa.

(3) Výber strednej teploty

● Normálny kal z odpadovej vody (0~75℃): Štandardná konfigurácia;

● Vysokoteplotný horúci odpadový kal z chemického priemyslu (75~90℃): Vlastná verzia s kompenzáciou vysokej teploty s vylepšený interný teplotný kompenzačný čip.

4. Určite režim výstupu signálu na základe riadiaceho systému PLC na mieste

● Základné automatické ovládanie (len nastavenie rýchlosti čerpadla pomocou analógového signálu): Štandardný 4~20mA samostatný výstup, kompatibilný s všetky konvenčné rozvádzače čerpadiel na konverziu frekvencie čistiarní odpadových vôd.

● Inteligentné centralizované ovládanie + vzdialené monitorovanie údajov z cloudu: 4~20 mA + voliteľný duálny signál RS485 Modbus RTU výstup, pripojte centrálny PLC/SCADA systém na realizáciu vzdialeného nahrávania dát, exportu historických správ a celej linky bezpilotné ovládanie.

5. Vyberte stupeň ochrany a ochrany proti výbuchu podľa prostredia inštalácie

● Vnútorná spoločná dielňa odpadových vôd (normálna vlhkosť, žiadny horľavý plyn): Štandardný vysielač IP65 z liateho hliníka puzdro, prachotesné a vodotesné pre každodenné vlhké prostredie dielne.

● Vonkajšia inštalácia potrubia pod šírym nebom: Udržujte model IP65 plus extra prispôsobený vonkajší ochranný kryt odolný voči dažďu pre vysielač.

● Dielňa na spracovanie chemického odpadu s prchavým horľavým plynom: Custom Ex d certifikovaný vysielač odolný voči výbuchu škrupina (typ odolný proti výbuchu), prejsť medzinárodnou štandardnou certifikáciou proti výbuchu.

6. Kontrolný zoznam rýchleho výberu pre zákazníkov

Prečo si vybrať Sinou?

1. Prispôsobený výskum a vývoj výhradne pre pracovné podmienky kalov z odpadových vôd

Na rozdiel od univerzálnych multi-odvetvových meračov koncentrácie na trhu je náš vysoko presný merač koncentrácie kalu v priemyselnom potrubí pre projekt čistenia odpadových vôd špeciálne optimalizovaný pre komunálne aktivované kal, prevzdušnený penový kal a priemyselný olejový zvyškový kal.

Vylepšená exkluzívna anti-bublinková inteligentná Algoritmus efektívne kompenzuje drift merania spôsobený mikrobublinkami vzduchu z biochemického prevzdušňovania bazéna, čo je bežné priemyselný bod bolesti; plný hladký prietokový kanál bez vnútorných mŕtvych rohov zabraňuje vzniku organického kalu adhézia a akumulácia bahna, čo výrazne znižuje pravdepodobnosť zablokovania potrubia pre linky na čistenie odpadových vôd. Predprogramované vstavané parametre prepojenia pre kalové čerpadlo a automatický systém dávkovania flokulantu, plug-and-play po inštalácii v teréne bez dodatočných sekundárnych programovacích prác.

2. Viacstupňový antikorózny materiál vhodný pre rôzne médiá odpadových vôd

Ponúkame tri voliteľné zvlhčované komponenty: štandardne zahustený SUS304 pre neutrálny domáci splaškový kal, SUS316L pre priemyselné odpadové vody slabej kyseliny/zásady a zliatiny titánu pre silné korozívne galvanické pokovovanie s vysokým obsahom chloridov odpadový kal.

Vnútorná stena podporuje jemné leštenie alebo prispôsobenie ultra-zrkadlového leštenia pre vysoko viskózne oleje kalu, čo samozrejme predlžuje životnosť v komplexnom korozívnom prostredí odpadových vôd a znižuje množstvo náhradných dielov náklady na výmenu pri dlhodobej prevádzke.

3. Prísny štandardizovaný továrenský simulačný test pred dodaním

Každý hotový merač koncentrácie prejde 36-hodinovým nepretržitým bežiacim testom s vlastnoručne pripraveným skutočným organickým obsahom čistiarenský kal namiesto jednoduchej kalibrácie čistej vody.

Náš tím kontroly kvality kontroluje presnosť merania, odolnosť proti rušeniu výkon a stabilita spojenia PLC v prostredí simulovanej fluktuácie kalu na mieste, účinne nižšia poruchovosť po inštalácii na mieste a znížiť pracovné zaťaženie popredajnej údržby pre zákazníkov.

4. Kompletná globálna certifikácia pre hladký export a ponúkanie projektov

Všetky produkty sú vybavené formálnou certifikáciou CE v súlade s normami EÚ pre elektrickú bezpečnosť a EMC a Certifikácia systému manažérstva kvality ISO.

Kompletná sada originálnych certifikačných papierov, správy o kontrole vo výrobe môžu byť poskytnuté voľne pre výberové konanie v zahraničí, colné odbavenie a autoritatívnu kontrolu treťou stranou, pomáha zákazníkom vyhnúť sa riziku zadržania tovaru počas medzinárodného dovozného a vývozného obchodu.

5. Flexibilné prispôsobené služby v celom rozsahu pre prispôsobené požiadavky projektu

Náš technický tím poskytuje bezplatné predpredajné riešenie porovnávania parametrov podľa skutočných údajov zákazníkov na mieste vrátane hodnoty pH kalu, rozsahu obsahu pevných látok, kalibru potrubia, teploty média a pracovného tlaku.

Podpora prispôsobený merací rozsah, špecifikácia príruby (DN50~DN200), režim výstupu signálu (4-20mA / RS485 Modbus) a Ex d Nevýbušný vysielač pre chemické dielne odpadových vôd s horľavým prchavým plynom, dokonale sa zhodujúci novopostavené alebo staré zrekonštruované projekty čistenia odpadových vôd.

6. Nákladovo efektívna popredajná záruka a profesionálna technická podpora

Ponúkame 1-ročnú plnú záruku na stroj zahŕňajúcu kvalitatívne chyby z výroby, bezplatnú výmenu poškodeného náhradného dielu diely v záručnej dobe. Doživotná bezplatná online technická konzultácia je k dispozícii po celý rok; vzdialené video Pokyny na inštaláciu a ladenie parametrov sú poskytované pre všetky objednávky, zatiaľ čo služba uvedenia do prevádzky na mieste môže zabezpečiť hromadný nákup komunálnych čistiarní odpadových vôd. Po uplynutí záruky môžu zákazníci nakupovať náhradné diely za cenu priamych nákladov vo výrobe na kontrolu dlhodobých prevádzkových nákladov prístroja.

Položky testovania produktov a testovacie údaje

1. Vstupná kontrola surovín

Test zloženia materiálu z nehrdzavejúcej ocele: Obsah kovového prvku SUS304/SUS316L zodpovedá národnej norme, odolnosť proti korózii prešla 72h acidobázickým testom namáčania bez zjavnej jamkovej jamky.

Test starnutia elektronických komponentov: Vysielač a snímací čip bežia nepretržite 96 hodín v prostredí -20 ℃ ~ 70 ℃, kolísanie údajov ≤ ± 0,1 % hmotn.

2. Test netesnosti hydraulického tlaku

Štandardný model vydrží 1,5-násobok menovitého pracovného tlaku (1,5 MPa) po dobu 30 minút, bez deformácie, bez presakovania vonkajšej steny; vysokotlaková prispôsobená verzia testovaná na 2,4 MPa, plne utesnená bez úniku.

3. Test presnosti kalibrácie

Test s triedenými štandardnými vzorkami splaškového kalu:

● Presnosť celého rozsahu: ±0,3~0,4% hmotn.; chyba opakovateľnosti ≤ ± 0,2 % hmotn.

● Nízka koncentrácia (1 %~10 %): chyba＜0,3 % hmotn.

● Stredná koncentrácia (10 %~40 %): chyba＜0,35 % hmotn.

● Vysoká koncentrácia (40 %~55 %): chyba＜0,4 % hmotn.

4. Test účinnosti proti rušeniu

Test interferencie mikrobublín: Do kalu vložte 5%~12% objemových vzduchových bublín, drift nameranej hodnoty ≤0,35% hmotn.

Test na nečistoty z drobných vlákien: Pridajte 0,5 % organického vlákna, kolísanie údajov v rámci prípustného rozsahu presnosti.

5. Test simulácie nepretržitého zaťaženia

36-hodinová nepretržitá prevádzka so simulovaným kalom komunálnych odpadových vôd, kumulatívna celková odchýlka ≤±0,45 hm%, stabilný výstup signálu 4-20mA/RS485.

6. Test stupňa ochrany životného prostredia

Test ochrany IP65: Test odolnosti voči prachu a striekajúcej vode bez vnútorného vniknutia vody alebo skratu obvodu.

Model odolný voči výbuchu: Absolvujte certifikačnú inšpekciu Ex d podľa príslušnej normy.

7. Test výstupu signálu

chyba prúdového výstupu 4~20mA ≤±0,5%FS; Chyba príjmu komunikačných dát RS485 Modbus=0, nedochádza k strate paketov káblový prenos na dlhé vzdialenosti.

8. Náhodná kontrola hotového výrobku

5% náhodný odber vzoriek na výrobnú dávku, znova skontrolujte všetky vyššie uvedené položky; nekvalifikované produkty sú priamo zošrotované a reprodukované.
